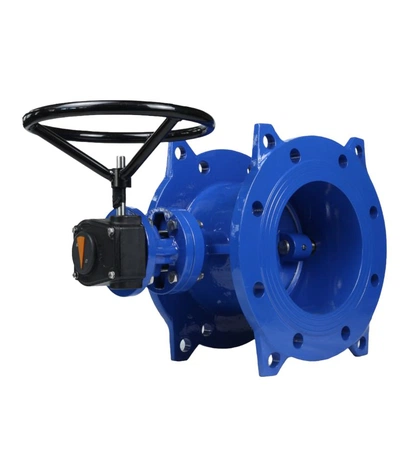

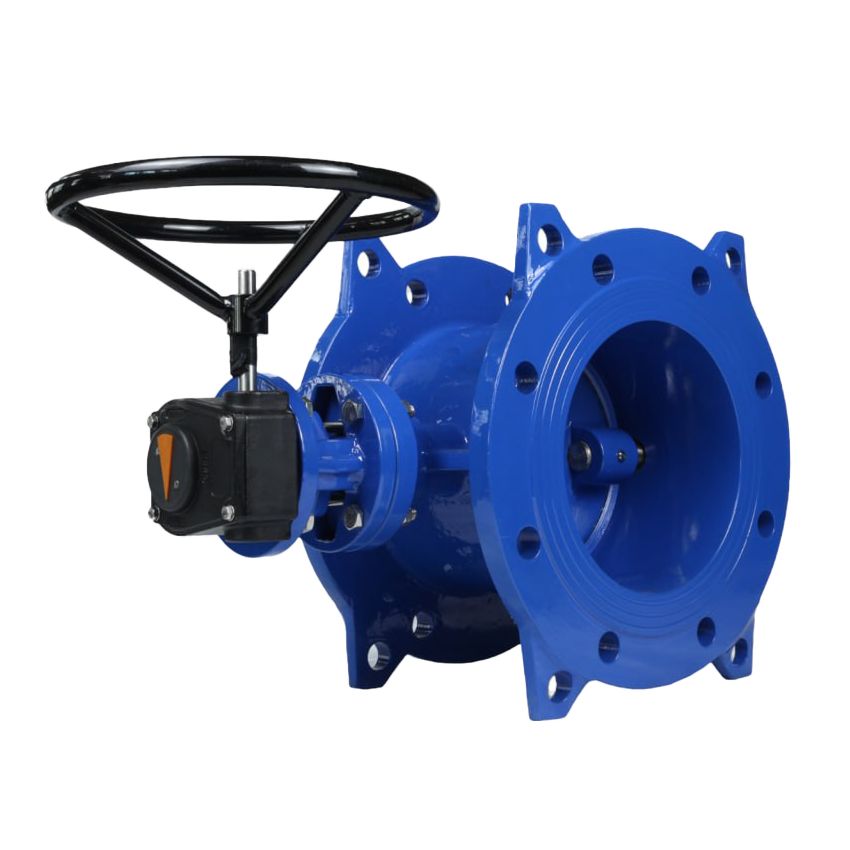

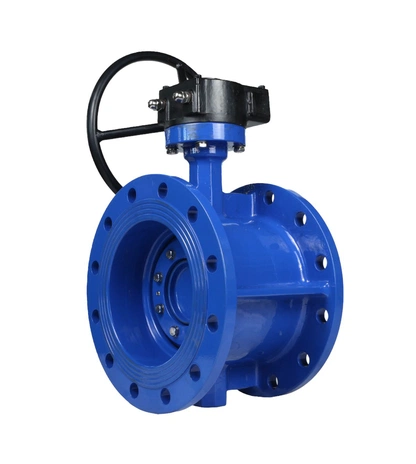

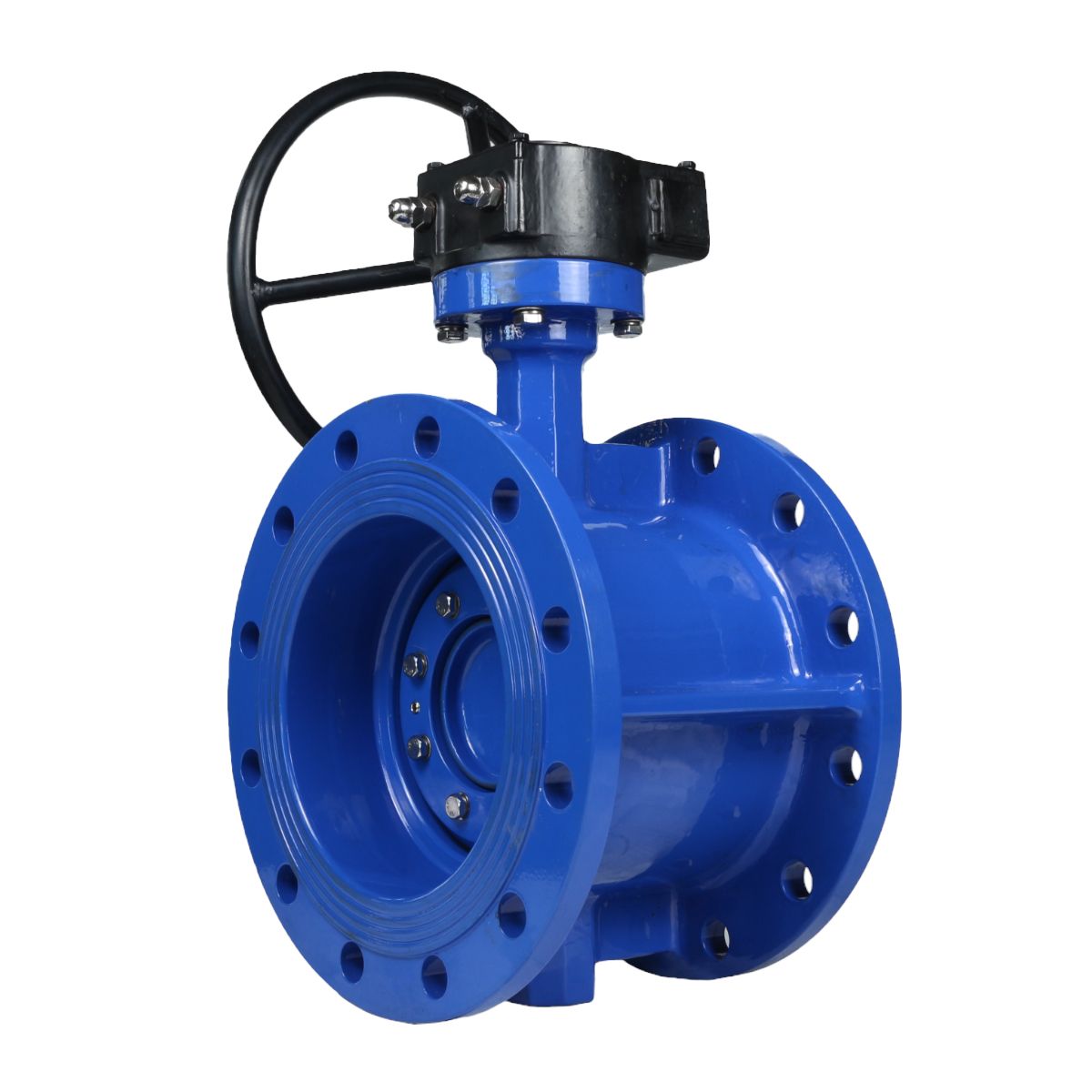

Затвор дисковый поворотный REON тип RSV70 двухэксцентриковый с редуктором

Затвор дисковый поворотный REON тип RSV70 двухэксцентриковый с редуктором Затвор дисковый поворотный REON тип RSV70 двухэксцентриковый с редуктором
Затвор дисковый поворотный REON тип RSV70 двухэксцентриковый с редуктором
Затвор дисковый поворотный REON тип RSV70 двухэксцентриковый с редуктором

Применение

  • ГВС
  • ХВС
  • системы отопления
  • системы вентиляции и кондиционирования
В наличии
Заказ в 1 клик
Скачать прайс по товару
Толщина:
Материал
Материал Диаметр, мм Кол-во в упаковке, шт Розничная цена Наличие Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
{{pt_js.availability_display}}
Описание Характеристики Документы

REON тип RSV70 затвор дисковый поворотный

Дисковый поворотный затвор является арматурой общего назначения.
Используется в качестве запорного или регулирующего устройства.
Применяется в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции, кондиционирования. Устанавливается на участках системы, где есть особые требования к строительной длине запорного устройства.
Если у вас есть вопросы по подбору и расчёту количества затворов, обращайтесь в Telegram за консультацией. Наш специалист поможет подобрать и купить затвор дисковый поворотный REON тип RSV70 двухэксцентриковый с редуктором.
Максимальное давление РN 10 / 16 бар. Рабочая температура до от -10°С до +80°С (+80°С кратковременно).
Тип присоединения — фланцевый.

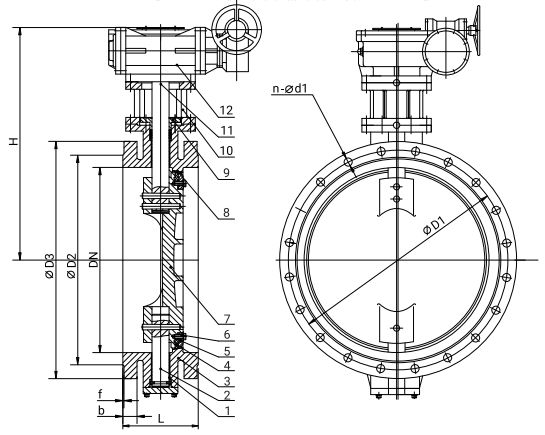

Материалы конструкции

Затвор дисковый поворотный REON тип RSV70 двухэксцентриковый с редуктором

  1. Втулка — PTFE.
  2. Опорный вал — нержавеющая сталь AISI 420.
  3. Корпус — высокопрочный чугун GGG50.
  4. Уплотнение диска — EPDM.
  5. Стопорное кольцо — нержавеющая сталь AISI 304.
  6. Штифт — нержавеющая сталь AISI 416.
  7. Диск — высокопрочный чугун GGG50.
  8. Уплотнение корпуса — нержавеющая сталь AISI 304.
  9. Фланец сальника — высокопрочный чугун GGG50.
  10. Опора — углеродистая сталь.
  11. Основной вал — нержавеющая сталь AISI 420.
  12. Редуктор — -

Затвор REON RSV70 имеет смещенную ось вала и особенное строение перекрывающего диска, что обеспечивает его высокую герметичность.

Характеристики

Габаритные и присоединительные размеры затвора дискового поворотного REON RSV70 двухэксцентрикового с редуктором приведены в таблице 1.

Таблица 1. Габаритные и присоединительные размеры

Артикул DN Размер ØD1, мм Размер ØD2, мм Размер ØD3, мм Размер L, мм Размер H, мм Размер b, мм Размер f, мм Размер n-Ød1, мм Крутящий момент, Н-м Масса, кг
100RSV70 100 180 156 220 190 310 19 3 8-18/8-19 180 16
125RSV70 125 210 184 250 200 380 19 3 8-19 240 26
150RSV70 150 240 211 285 210 440 19 3 8-23 300 35
200RSV70 200 295 266 340 230 510 20 3 8-23/12-23 500 45
250RSV70 250 350/355 319 405 250 565 22 3 12-23/12-28 1000 60
300RSV70 300 400/410 370 460 270 630 24,5 4 12-23/12-28 1800 92
350RSV70 350 460/470 429 520 290 715 26,5 4 16-23/16-28 2000 120
400RSV70 400 515/525 480 580 310 750 28 4 16-28/16-31 2500 136
450RSV70 450 565/585 530/548 640 330 820 30 4 20-28/20-31 2800 175
500RSV70 500 620/650 582/609 715 350 845 31,5 4 20-28/20-34 4000 219
600RSV70 600 725/770 682/720 840 390 930 36 5 20-31/20-37 6000 323
700RSV70 700 840 794 910 430 1050 39,5 5 24-31/24-37 7000 424
800RSV70 800 950 901 1025 470 1160 43 5 24-34/24-41 8000 559
900RSV70 900 1050 1001 1125 510 1197 46,5 5 28-34/28-41 12000 843
1000RSV70 1000 1160/1170 1112 1255 550 1277 50 5 28-37/28-44 20000 1016
1200RSV70 1200 1380/1390 1328 1485 630 1511 57 5 32-41/32-50 25000 1500



Гидравлические характеристики смотрите в таблице 2.

Таблица 2. Kv (м3/ч) при открытии на угол

DN 100 125 150 200 250 300 350 400
Kv, м3/ч 741 1205 1735 1825 3065 3941 6395 8715
DN 450 500 600 700 800 900 1000 1200
Kv, м3/ч 11360 14590 22550 32300 43095 59195 74671 114013





Параметр Значение
Номинальный диаметр, DN, мм 100–1200 мм
Максимальное давление, РN, бар 10/16
Диапазон допустимых температур,˚С от -10 до +80
Максимальная температура,˚С +80 (кратковременно)
Тип присоединения Фланцевый
Класс герметичности А (по ГОСТ 9544-2015)
